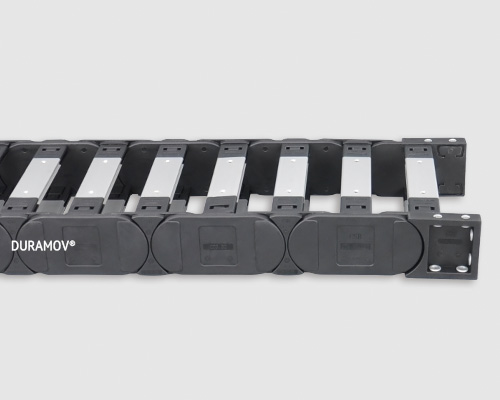

C03H高強度電纜拖鏈是基于C03電纜拖鏈的改進版本。高強度材料結合穩固的結構設計使得C03H具有更高的承載能力，特殊橫桿設計賦予了拖鏈內寬尺寸高自由度選擇。
● 長期使用溫度：-40/+120℃
● 內高Hi：80 mm
● 內寬Bi：200-600 mm
● 彎曲半徑R：150-500 mm
● 節距Pitch：111 mm
 | 架空長度 | ≤ 5.8m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | ≤ 400m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 60m | 滑行速度/ 加速度 | ≤ 10 [m/s] / 50 [m/s2 ] | ||
垂直站立 | ≤ 4.0m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 3.0m | 阻燃等級 | UL94 HB |

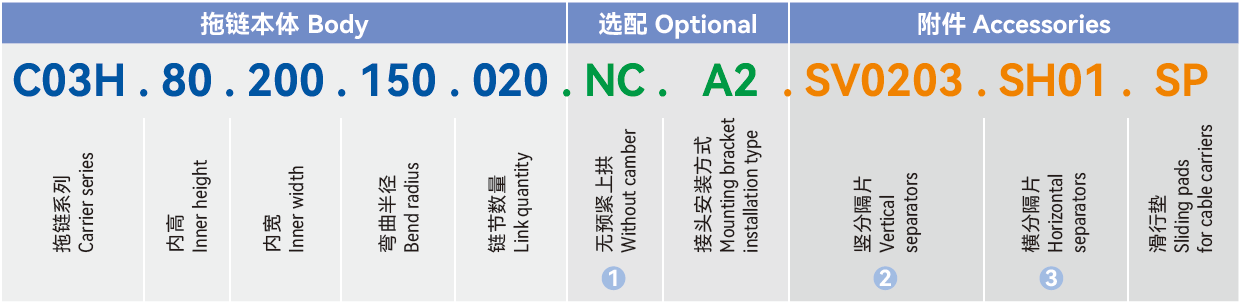

① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位
*如果安裝空間受到限制請咨詢CSB?.

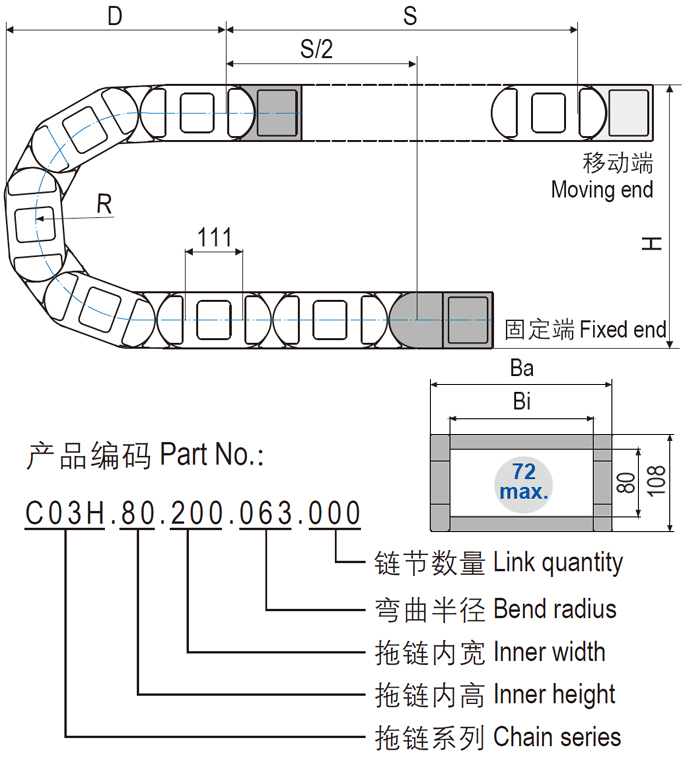

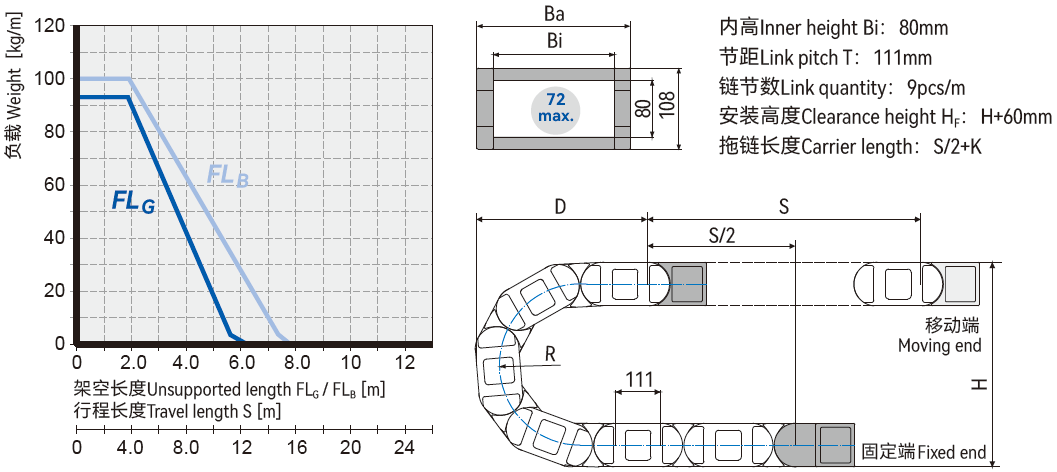

| R | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| H | 408 | 508 | 608 | 708 | 808 | 908 | 1008 | 1108 |
| D | 445 | 495 | 545 | 595 | 645 | 695 | 745 | 795 |
| K | 693 | 850 | 1007 | 1164 | 1321 | 1479 | 1635 | 1793 |
*實際安裝高度：HF=H+40mm（負載 2.5kg/m)
| R | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| H2 | 242 | 242 | 242 | 242 | 242 | 242 | 242 | 242 |
| D2 | 550 | 800 | 1000 | 1200 | 1450 | 1600 | 1850 | 2100 |
| K2 | 890 | 1330 | 1665 | 2000 | 2330 | 2660 | 3050 | 3440 |
| △CL | 189 | 389 | 539 | 689 | 889 | 989 | 1189 | 1389 |

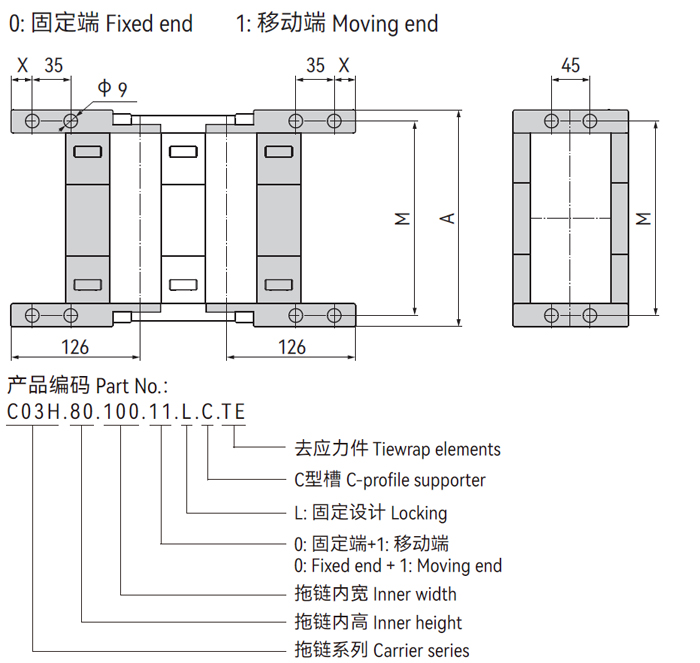

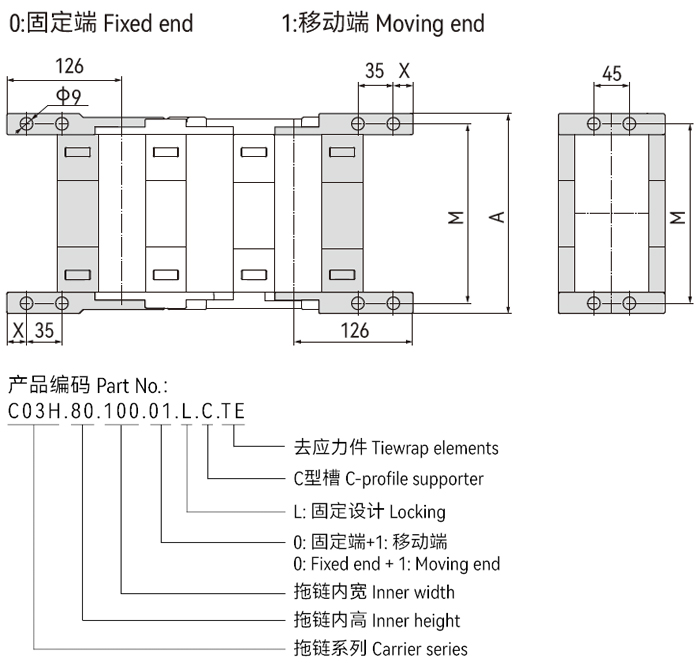

*C03H.80拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2
*推薦架空長行程拖行應用
*可S型站立
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入參數校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入參數，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
